Camco Schrittgetriebe für Automobil, Pharma und Elektronik

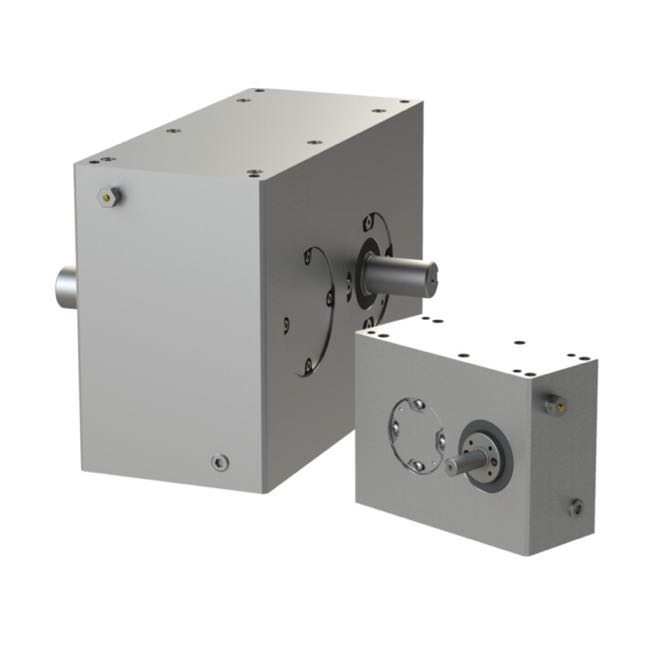

PARALLEL-SCHRITTSCHALTGETRIEBE MIT GROSSEN ODER KLEINEN SCHRITTINTERVALLEN - SERIE P

Parallel-Schrittschaltgetriebe der CAMCO Serie P sind ideal für Anwendungen mit hoher Geschwindigkeit oder solche, die Betätigung erfordern - z.B. den Antrieb eines Ketten- oder Takt-Förderbands. Sie besitzen paarweise, gehärtete und geschliffene Nocken und jochmontierte, nicht-reversierende vorgespannte Nockenstößel für hohe Kapazitäten und Geschwindigkeiten. Ihre Kegelrollenlager sorgen für Steifigkeit und Spielfreiheit. Ihre Bauweise ermöglicht komplexe, kundenspezifische Bewegungen, z. B. oszillierend oder mit kleinen Schrittintervallen. Lange Übertragungsstrecken werden durch einfache Verbindungen erzielt.

Märkte

Produkte	Produkttypen	Produktreihe	Axiale Ausgangsleistung (N)	Zölliges oder metrisches Produkt	Ausgang	Serie	Schalt -Periode (Grad)	Höhe zur Montagefläche (mm)	Innere Trägheit (lb-in²)	Radiale Ausgangsleistung (N)	Anschläge	B10 Drehmoment Kapazität (Nm)	Accuracy (arcsec)	Max. Drehmoment (in-lbs)	Ausgangs Kippmomentleistung (Nm)	B10 Drehmoment Kapazität (in-lb)	Durchmesser Montagefläche (mm)	Max. Drehmoment (Nm)	Ausgangs Kippmomentleistung (in-lb)	Durchmesser Ausgangswelle (mm)	Distanz zum Zentrum (mm)	Innere Trägheit (kgm²)
250P1.33H20-315	Parallel-Schrittschaltgetriebe	P-Serie	1397	Zölliges	Welle	mechanical-rotary-indexers-p	315	92.075	3	1406	1.333	43	77	444	45	379	44.45	50	395	15.875	82.55	0.00088
250P1.5H20-270_MSCV.33	Parallel-Index-Laufwerk	P-Serie	1397			mechanical-rotary-indexers-p	270	92.075	2	1406	1.5	54	77	566	45	481	44.45	64	395	15.875	82.55	0.00059
250P1H20-300_MSCV.50	Parallel-Index-Laufwerk	P-Serie	1397			mechanical-rotary-indexers-p	300	92.075	3	1406	1	50	77	520	45	444	940	59	395	15.875	82.55	0.00088
250P2H20-180_MSCV.33	Parallel-Index-Laufwerk	P-Serie	1397			mechanical-rotary-indexers-p	180	92.075	3	1406	2	62	77	631	45	546	44.45	71	395	15.875	82.55	0.00088
250P2H20-270_MSC.33	Parallel-Index-Laufwerk	P-Serie	1397			mechanical-rotary-indexers-p	270	92.075	3	1406	2	52	77	535	45	464	44.45	60	395	15.875	82.55	0.00088
250P3H20-120	Parallel-Schrittschaltgetriebe	P-Serie	1397	Zölliges	Welle	mechanical-rotary-indexers-p	120	92.075	2	1406	3	74	77	764	45	653	44.45	86	395	15.875	82.55	0.00059
250P3H20-270	Parallel-Schrittschaltgetriebe	P-Serie	1397	Zölliges	Welle	mechanical-rotary-indexers-p	270	92.075	2	1406	3	66	77	672	45	582	44.45	76	395	15.875	69.85	0.00059
250P4H20-270	Parallel-Schrittschaltgetriebe	P-Serie	1397	Zölliges	Welle	mechanical-rotary-indexers-p	270	92.075	3	1406	4	65	77	548	45	571	44.45	62	395	15.875	69.85	0.00088
250P4H20-90_MSC.25	Parallel-Index-Laufwerk	P-Serie	1397			mechanical-rotary-indexers-p	90	92.075	3	1406	4	88	77	674	45	782	44.45	76	395	15.875	82.55	0.00088
250P6H24-180_MSC.33_II	Parallel-Index-Laufwerk	P-Serie	1397			mechanical-rotary-indexers-p	180	92.075	3	1406	6	235	77	1093	45	2077	44.45	124	395	15.875	69.85	0.00088
250P6H24-270_II	Parallel-Index-Laufwerk	P-Serie	1397			mechanical-rotary-indexers-p	270	92.075	3	1406	6	184	77	854	45	1628	44.45	96	395	15.875	69.85	0.00088
250P8H20-120_II	Parallel-Index-Laufwerk	P-Serie	1397			mechanical-rotary-indexers-p	120	92.075	3	1406	8	112	77	661	45	993	44.45	75	395	15.875	82.55	0.00088
250P8H20-270_II	Parallel-Index-Laufwerk	P-Serie	1397			mechanical-rotary-indexers-p	270	92.075	3	1406	8	95	77	564	45	843	44.45	64	395	15.875	69.85	0.00088
387P1.33H28-315_MSCV.10	Parallel-Index-Laufwerk	P-Serie	2568			mechanical-rotary-indexers-p	315	136.652	14	3983	1.333	120	50	1222	183	1062	63.5	138	1620	63.5	122.2248	0.0041
387P1.5H28-300	Parallel-Schrittschaltgetriebe	P-Serie	2568	Zölliges	Welle	mechanical-rotary-indexers-p	300	136.652	14	3983	1.5	124	50	1283	183	1099	63.5	145	1620	63.5	122.2248	0.0041
387P1H28-300_MSCV.67	Parallel-Index-Laufwerk	P-Serie	2568			mechanical-rotary-indexers-p	300	136.652	14	3983	1	156	50	1618	183	1385	63.5	183	1620	63.5	122.2248	0.0041
387P2.67H28-270_MSC.33_II	Parallel-Index-Laufwerk	P-Serie	2568			mechanical-rotary-indexers-p	270	136.652	14	3983	2.667	245	50	1849	183	2171	63.5	209	1620	63.5	122.2248	0.0041
387P2H32-180_.33CV	Parallel-Index-Laufwerk	P-Serie	2568			mechanical-rotary-indexers-p	180	136.652	14	3983	2	237	50	2132	183	2095	63.5	241	1620	63.5	122.2248	0.0041
387P2H32-270_MSCV.33	Parallel-Index-Laufwerk	P-Serie	2568			mechanical-rotary-indexers-p	270	136.652	14	3983	2	202	50	1826	183	1788	63.5	206	1620	63.5	122.2248	0.0041
387P3H28-120_MSCV.33	Parallel-Index-Laufwerk	P-Serie	2568			mechanical-rotary-indexers-p	120	136.652	14	3983	3	234	50	2204	183	2067	63.5	249	1620	63.5	122.2248	0.0041
387P3H28-270	Parallel-Schrittschaltgetriebe	P-Serie	2568	Zölliges	Welle	mechanical-rotary-indexers-p	270	136.652	14	3983	3	181	50	1893	183	1601	63.5	214	1620	63.5	101.6	0.0041
387P4H28-270	Parallel-Schrittschaltgetriebe	P-Serie	2568	Zölliges	Welle	mechanical-rotary-indexers-p	270	136.652	14	3983	4	181	50	1628	183	1605	63.5	184	1620	63.5	101.6	0.0041
387P4H28-90_MSCV.33	Parallel-Index-Laufwerk	P-Serie	2568			mechanical-rotary-indexers-p	90	136.652	14	3983	4	250	50	1851	183	2214	63.5	209	1620	63.5	122.2248	0.0041
387P6H28-180_II	Parallel-Index-Laufwerk	P-Serie	2568			mechanical-rotary-indexers-p	180	136.652	14	3983	6	278	50	2163	183	2463	63.5	244	1620	63.5	122.2248	0.0041
387P6H28-270_II	Parallel-Index-Laufwerk	P-Serie	2568			mechanical-rotary-indexers-p	270	136.652	14	3983	6	276	50	2133	183	2445	63.5	241	1620	63.5	101.6	0.0041
387P8H28-270_II	Parallel-Index-Laufwerk	P-Serie	2568			mechanical-rotary-indexers-p	270	136.652	14	3983	8	269	50	1689	183	2378	63.5	191	1620	63.5	101.6	0.0041
512P1.3H48-330_MSCV.33	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	330	190.5	61	12082	1.333	557	37	5738	785	4928	82.55	648	6951	41.275	151.8666	0.01785
512P1.5H48-270_MSC.33	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	270	190.5	75	12082	1.5	653	37	6837	785	5781	82.55	773	6951	41.275	151.8666	0.02195
512P1.5H48-330	Parallel-Schrittschaltgetriebe	P-Serie	6114	Zölliges	Welle	mechanical-rotary-indexers-p	330	190.5	75	12082	1.5	549	37	5616	785	4860	82.55	635	6951	41.275	151.8666	0.02195
512P1H48-330_MSCV.75	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	330	190.5	63	12082	1	728	37	7569	785	6441	82.55	855	6951	41.275	151.8666	0.01844
512P2.67H40-300_II_MSC.33	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	300	190.5	61	12082	2.667	804	37	5727	785	7116	82.55	647	6951	41.275	151.8666	0.01785
512P2H40-120_MSC.5	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	120	190.5	61	12082	2	467	37	4051	785	4131	82.55	458	6951	41.275	151.8666	0.01785
512P2H40-180_MSCV.50	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	180	190.5	61	12082	2	612	37	5782	785	5416	82.55	653	6951	41.275	151.8666	0.01785
512P3H40-180	Parallel-Schrittschaltgetriebe	P-Serie	6114	Zölliges	Welle	mechanical-rotary-indexers-p	180	190.5	56	12082	3	617	37	6119	785	5462	82.55	691	6951	41.275	151.8666	0.01639
512P3H40-270_SCD	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	270	190.5	56	12082	3	613	37	5999	785	5425	82.55	678	6951	41.275	123.3932	0.01639
512P4H40-120	Parallel-Schrittschaltgetriebe	P-Serie	6114	Zölliges	Welle	mechanical-rotary-indexers-p	120	190.5	61	12082	4	706	37	5652	785	6252	82.55	639	6951	41.275	151.8666	0.01785
512P6H40-180_II	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	180	190.5	56	12082	6	933	37	6766	785	8261	82.55	765	6951	41.275	151.8666	0.01639
512P6H40-270_II	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	270	190.5	56	12082	6	940	37	6587	785	8315	82.55	744	6951	41.275	123.3932	0.01639
512P8H40-180_II	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	180	190.5	61	12082	8	892	37	5115	785	7894	82.55	578	6951	41.275	151.8666	0.01785
512P8H40-270_II	Parallel-Index-Laufwerk	P-Serie	6114			mechanical-rotary-indexers-p	270	190.5	61	12082	8	948	37	5261	785	8387	82.55	594	6951	41.275	123.3932	0.01785
662P1.33H64-330_MSCV.20	Parallel-Index-Laufwerk	P-Serie	9087			mechanical-rotary-indexers-p	330	222.25	332	17422	1.333	1172	36	12208	1464	10368	107.95	1379	12959	50.8	196.3166	0.097
662P1.5H64-270_MSCV.33	Parallel-Index-Laufwerk	P-Serie	9087			mechanical-rotary-indexers-p	270	222.25	306	17422	1.5	1426	36	14649	1464	12617	107.95	1655	12959	50.8	196.3166	0.09
662P1H48-330_MSC.5	Parallel-Index-Laufwerk	P-Serie	9087			mechanical-rotary-indexers-p	330	222.25	568	17422	1	658	36	6837	1464	5824	107.95	773	12959	50.8	196.3166	0.166
662P2H48-270_MSCV.33	Parallel-Index-Laufwerk	P-Serie	9087			mechanical-rotary-indexers-p	270	222.25	568	17422	2	770	36	8058	1464	6811	107.95	911	12959	50.8	196.3166	0.166
662P2H56-180_MSCV.50	Parallel-Index-Laufwerk	P-Serie	9087			mechanical-rotary-indexers-p	180	222.25	204	17422	2	1329	36	12603	1464	11760	107.95	1424	12959	50.8	196.3166	0.06
662P3H48-180	Parallel-Schrittschaltgetriebe	P-Serie	9087	Zölliges	Welle	mechanical-rotary-indexers-p	180	222.25	568	17422	3	961	36	10011	1464	8506	107.95	1131	12959	50.8	196.3166	0.166
662P3H48-270	Parallel-Schrittschaltgetriebe	P-Serie	9087	Zölliges	Welle	mechanical-rotary-indexers-p	270	222.25	568	17422	3	954	36	9767	1464	8446	107.95	1104	12959	50.8	159.512	0.166
662P4H48-120	Parallel-Schrittschaltgetriebe	P-Serie	9087	Zölliges	Welle	mechanical-rotary-indexers-p	120	222.25	568	17422	4	1100	36	9684	1464	9738	107.95	1094	12959	50.8	196.3166	0.166
662P4H48-270	Parallel-Schrittschaltgetriebe	P-Serie	9087	Zölliges	Welle	mechanical-rotary-indexers-p	270	222.25	568	17422	4	989	36	9254	1464	8752	107.95	1046	12959	50.8	159.512	0.166
662P6H48-180_II	Parallel-Index-Laufwerk	P-Serie	9087			mechanical-rotary-indexers-p	180	222.25	662	17422	6	1453	36	11097	1464	12863	107.95	1254	12959	50.8	196.3166	0.194
662P6H48-270_II	Parallel-Index-Laufwerk	P-Serie	9087			mechanical-rotary-indexers-p	270	222.25	568	17422	6	1463	36	11831	1464	12946	107.95	1337	12959	50.8	159.512	0.166
662P8H48-120_MSCV.33_II	Parallel-Index-Laufwerk	P-Serie	9087			mechanical-rotary-indexers-p	120	222.25	568	17422	8	1783	36	9166	1464	15780	107.95	1036	12959	50.8	196.3166	0.166
662P8H48-270_II	Parallel-Index-Laufwerk	P-Serie	9087			mechanical-rotary-indexers-p	270	222.25	568	17422	8	1476	36	9850	1464	13060	107.95	1113	12959	50.8	159.512	0.166

Camco Schrittgetriebe für Automobil, Pharma und Elektronik

PARALLEL-SCHRITTSCHALTGETRIEBE MIT GROSSEN ODER KLEINEN SCHRITTINTERVALLEN - SERIE P

Märkte

Produkttypen

Schalt -Periode (Grad)

Radiale Ausgangsleistung (N)

Axiale Ausgangsleistung (N)

Anschläge

Höhe zur Montagefläche (mm)

B10 Drehmoment Kapazität (Nm)

Accuracy (arcsec)

Max. Drehmoment (in-lbs)

Ausgangs Kippmomentleistung (Nm)

Durchmesser Montagefläche (mm)

Max. Drehmoment (Nm)

Durchmesser Ausgangswelle (mm)

Distanz zum Zentrum (mm)

Innere Trägheit (kgm²)
